1. الاقتصاد العالي
يضمن تطبيق تقنية الصمامات الأربعة زيادة كبيرة في مساحة تدفق السحب والعادم، وذرات أكثر تجانساً، واحتراقا أكثر اكتمالا، ودخان عادم صغير، واستهلاك منخفض للوقود، ومنحنى مسطح، ومنطقة عمل اقتصادية أكبر.
2. السلامة والموثوقية
يضمن كتلة المحرك المصنوعة من سبائك الحديد الزهر عالية القوة وعمود المرفق المصنوع من الفولاذ المزور المتكامل التشغيل الآمن للمحرك؛ ويتمتع المبرد المتوسط المبرد بالماء العذب بعمر خدمة أطول وأكثر موثوقية.
يعمل تصميم أنبوب عادم تبريد الماء على تقليل درجة الحرارة المحيطة بحجرة المحرك بشكل فعال ويجعل السفينة أكثر أمانا وراحة.
3. إمكانية الصيانة
التصميم المعياري، وبطانة الأسطوانة الرطبة، ورأس أسطوانة واحد لأسطوانة واحدة، والنافذة الجانبية لكتلة المحرك تمكن من سهولة التركيب والصيانة.
4. أداء عالي
يتيح تطبيق تكنولوجيا الشحن التوربيني والتبريد الداخلي الفعالة الحصول على طاقة أعلى لكل لتر وعزم دوران أعلى، وهامش كاف من الطاقة، وأداء عمل مرتفع، وظروف تشغيل متنوعة.
5. قدرة عالية على التكيف
يحتوي على وظائف متوازية أوتوماتيكية ويدوية، مع أداء يلبي الأحكام ذات الصلة من الشروط الفنية العامة لمولدات الديزل البحرية (GB / T13032-2010).
| الاسم | المعلمات التقنية الرئيسية | |||

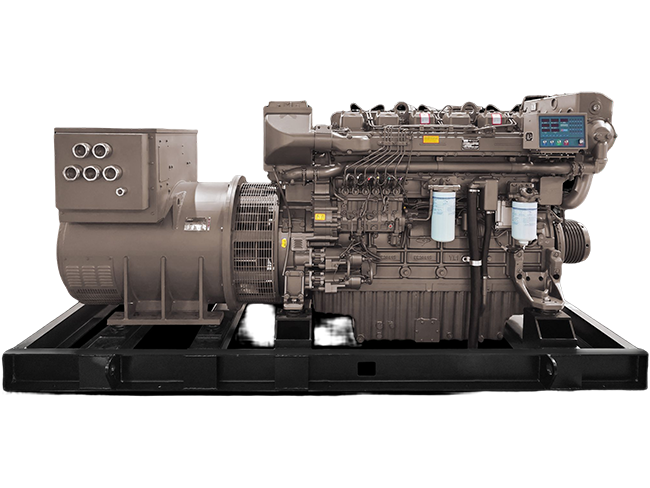

| طراز المولدات | CCFJ450J-W | CCFJ500J-W1 | CCFJ600J-W2 | |
| نوع مصدر الطاقة | تيار متردد ثلاثي الطور | |||
| الطاقة المقدرة (كيلوواط) | 450 | 500 | 600 | |
| الجهد المقنن، V | 400 | 400 | 400 | |
| التيار المقدر أ | 812 | 902.1 | 1083 | |
| التردد المقدر (هرتز) | 50 | |||
| معامل القدرة المقدر(COSφ) | 0.8 (تأخير) | |||
| السرعة المقدرة (ص / دقيقة) | 1500 | |||
| القيمة المطلقة لتنظيم الجهد في الحالة المستقرة % | ≤2.5 | |||
| القيمة المطلقة لانحراف الجهد العابر % | التفريغ المفاجئ %60 التيار المقدر | ≤20 | ||
| الحمل المفاجئ %60 التيار المقدر | ≤15 | |||
| زمن تثبيت الجهد (ثانية) | ≤1.5 | |||
| القيمة المطلقة لمعدل تذبذب الجهد % | ≤1 | |||
| القيمة المطلقة لتنظيم السرعة العابرة % | الحمل المفاجئ %50- | ≤10 | ||
| الحمل المفاجئ 50-%100 | ||||
| التفريغ المفاجئ %100-0 | ||||
| زمن تثبيت تنظيم السرعة العابرة ثانية | ≤5 | |||
| تنظيم السرعة في الحالة المستقرة % | ≤5 | |||
| القيمة المطلقة لمعدل تقلب السرعة % | ≤1 | |||
| عدم حساسية نظام التحكم في سرعة المولدات % | ≤0.5 | |||
| معدل استهلاك الوقود في ظل الظروف المقدرة (جم/(كيلوواط·ساعة)) | ≤230 | |||
| الاستهلاك النوعي للزيت (جم/(كيلوواط·ساعة)) | ≤0.3 | |||
| درجة الوقود | الصيف: #0، #10 ديزل خفيف من الدرجة الممتازة أو الدرجة الأولى GB 19147-2016؛ | |||
| الشتاء: ديزل خفيف #0، #10-، #20- و#35- من الدرجة الممتازة أو الدرجة الأولى GB 19147-2016 (يتم اختياره بناء على درجة الحرارة المحيطة)) | ||||
| درجة الزيت | الصيف: 40CF, 15W/40CF؛ | |||
| الشتاء: 30CD، 10W/30CD أو أي زيت محرك ديزل آخر ليس أقل من الدرجة CF في GB 11122-2006 ومناسب للبيئة. | ||||
| وضع التشغيل | تشغيل كهربائي | |||
| وضع التبريد | الدورة الداخلية: تبريد المياه المغلقة، الدورة الخارجية: تبريد المياه المفتوحة | |||
| طريقة توصيل لفائف المحرك | ثلاثي الطور وأربعة أسلاك | |||
| وضع تشغيل المولدات | مستمر | |||
| ظروف بيئة التشغيل | درجة الحرارة المحيطة | 45°C | ||
| درجة حرارة المياه الخارجية | 32°C | |||
| زاوية الميل(') | الجحيم: 15 درجة؛ التدحرج: 22.5 درجة؛ التشذيب: 7.5 درجة؛ الملعب: 10 درجات | |||
| ارتفاع درجة الحرارة | التصنيف الحراري A | 55°C | ||
| طريقة القياس R | ||||
| دائرة قصيرة | يمكن للمولد ونظام الإثارة الخاص به الحفاظ على ما لا يقل عن ثلاثة أضعاف التيار المقدر لمدة لا تقل عن ثانيتين في ظل ظروف الدائرة القصيرة المستقرة. | |||
| التحميل الزائد | 50% تيار زائد؛ دقيقتان | |||
| طراز محرك الوقود | YC6TF815L-C24 | YC6TF815L-C24 | YC6TF980L-C22 | |
| القدرة المقدرة لمحرك الديزل (كيلوواط) | 600 | 600 | 720 | |
| طراز المولد | SB-HW4.D-450 | SB-HW4.D-500 | SB-HW4.D-600 | |
| القدرة المقدرة للمحرك (كيلوواط) | 450 | 500 | 600 | |
| وزن المولد (كجم) | 5230 | 5355 | 5930 | |
| الأبعاد (الطول × العرض × الارتفاع) مم | 1950×1481×3277 | 1950×1481×3277 | 1950×1481×3464 | |
| ملاحظة: قد يختلف البعد (الطول * العرض * الارتفاع) حسب التكوين. | ||||
